Вертикальная машина для литья под давлением с одним раздвижным механизмом

Введение:

Вертикальная машина для литья под давлением с одной направляющей представляет собой специальную машину для вертикального литья под давлением. Его основной особенностью является «односкатная» система установки пресс-формы. Верхняя форма фиксируется, а нижняя выдвигается. Форма открывается и закрывается, а продукт извлекается движением ползуна. Вертикальная машина для литья под давлением с одной направляющей подходит для формования различных пластмассовых материалов, особенно для прецизионного литья под давлением и вставного формования.

ПОСМОТРЕТЬ БОЛЬШЕ

Разрез литьевой машины: вертикальная и горизонтальная структура. Руководство 2026-Aug-07
Разрежьте машину для литья под давлением посередине, и вид в разрезе покажет, как именно полимерные гранулы становятся готовыми деталями: где шнек плавится и впрыскивает материал, как форма удерживается закрытой под нагрузкой и как деталь выбрасывается после охлаждения. Для инженеров, отделов закупок и обслуживаю...
Энергопотребление литьевой машины: реальные данные и сокращение затрат 2026-Jul-31
Сокращение машина для литья под давлением энергопотребление Это не вопрос догадок, а вопрос точного расчета и выбора машины. Данные отрасли подтверждают, что затраты на электроэнергию составляют до 30% от общих производственных затрат в типичном формовочном цехе. Стандарт ...
Гидравлическая и электрическая термопластавтоматы: руководство по принятию решений на основе данных 2026-Jul-24
Если вам нужен четкий ответ прямо сейчас: а электрическая машина для литья под давлением обычно снижает потребление энергии на 40–70%, улучшает повторяемость до ±0,01 мм и работает на 15–25% быстрее, чем сопоставимая гидравлическая машина, но это стоит на 30–50% дороже. Гидра...

Оптимизированная и эффективная структура	Конструкция пресс-формы с фиксированными салазками упрощает механическую конструкцию, обеспечивая при этом эксплуатационную стабильность, снижая частоту отказов и затраты на техническое обслуживание.
Отличное использование пространства	Компактный корпус значительно уменьшает занимаемую площадь, что делает его особенно подходящим для производственных сред с ограниченным пространством, таких как небольшие мастерские или производственные линии с высокой плотностью размещения.
Адаптируемость к нескольким сценариям	Открытая вертикальная структура поддерживает разнообразные потребности в формовании вставок (например, металлических вставок, электронных компонентов и т. д.), а производственные задачи можно быстро переключать без сложных модификаций.
Удобное взаимодействие человека и машины	Интуитивно понятный интерфейс управления и раздвижная конструкция облегчают загрузку и разгрузку вручную. Он также совместим с интеграцией автоматизации роботизированной руки и может быть легко модернизирован до полуавтоматических/полностью автоматических производственных ячеек, обеспечивая баланс между эффективностью и гибкостью.
Эффективность производства	Процессы впрыска/охлаждения выполняются параллельно, что обеспечивает высокие темпы производства.
Интеграция автоматизации	Стандартизированный интерфейс роботизированной руки для облегчения трансформации автоматизации
Отличная экономическая эффективность	Сохраняя возможности автоматического расширения на основе упрощенной структуры, он учитывает экономическую целесообразность мелкого и среднего серийного производства и потенциал будущего расширения мощностей со значительной отдачей от инвестиций.

Основные области применения	Типичные сценарии применения

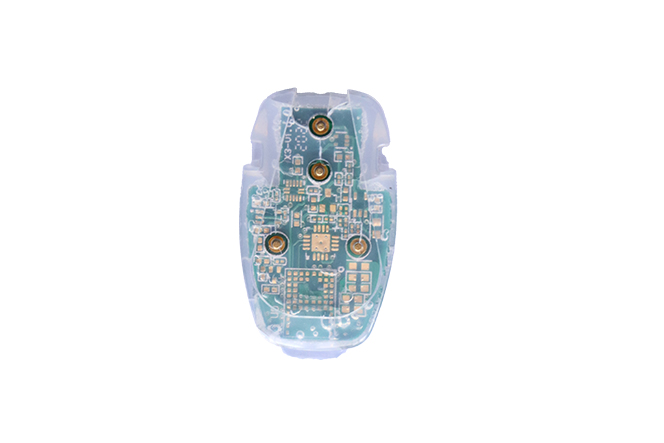

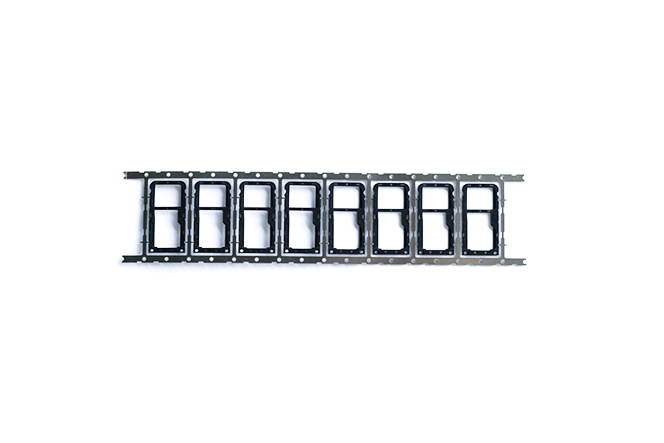

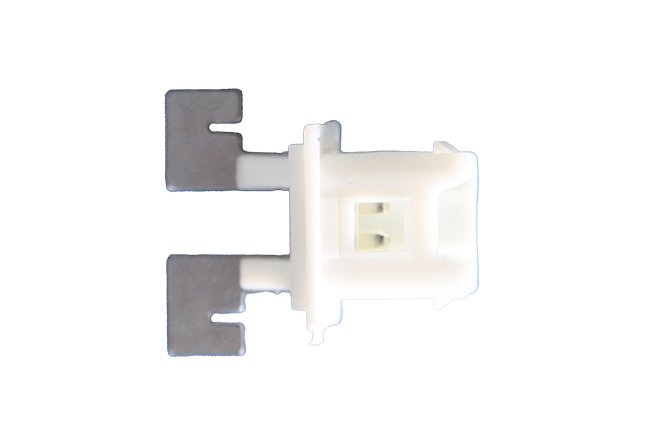

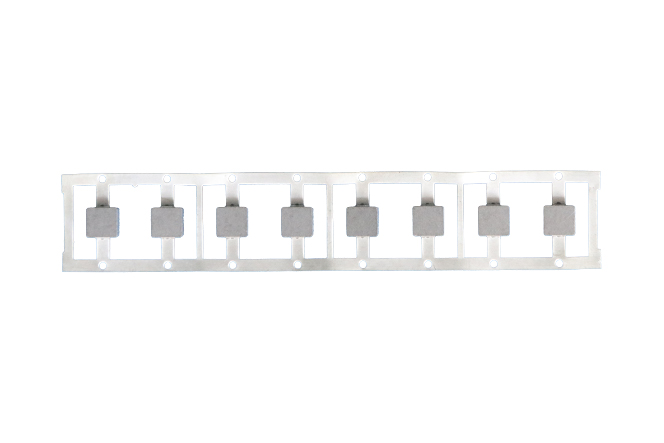

Электроника и электротехническая промышленность	Прецизионные разъемы (например, USB-интерфейсы, клеммы, разъемы) Миниатюрные электронные компоненты (корпуса датчиков, релейные компоненты, переключатели), кабельные сборки (литье под давлением)

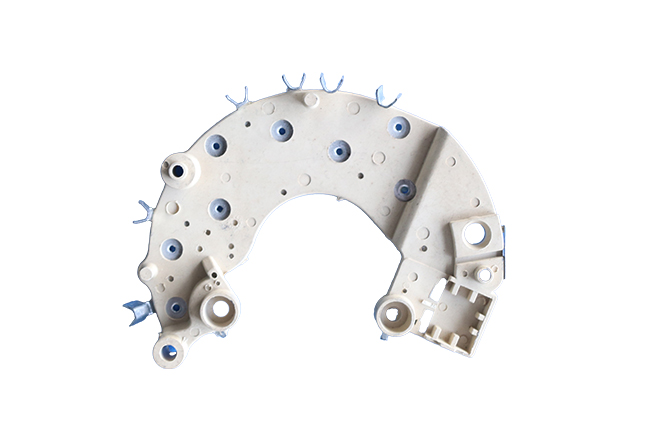

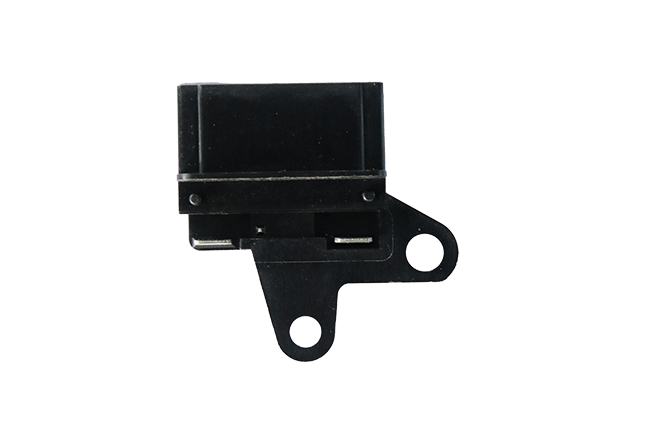

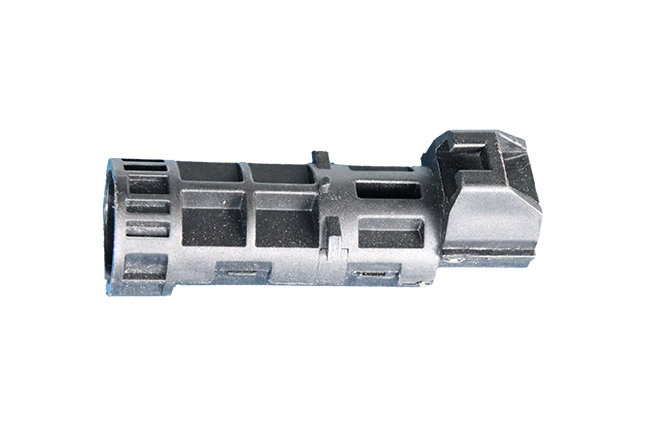

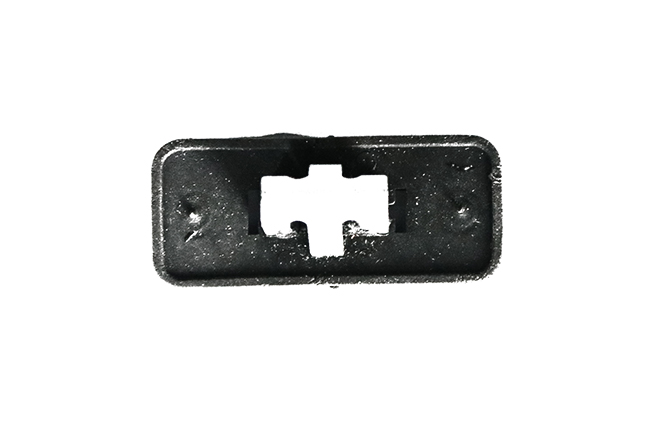

Автозапчасти	Мелкие функциональные детали (световодные планки, ключевые модули, вставки в салон) Электрические компоненты (блоки предохранителей, разъемы жгутов проводов, корпуса электронного блока управления (ЭБУ))
Медицинские и расходные материалы	Медицинские устройства (поршневые шприцы, ручки хирургических инструментов, корпуса тестовых карточек) Лабораторные принадлежности (крышки для центрифужных пробирок, наконечники для пипеток и т. д.)
Товары первой необходимости и оборудование	Изделия с металлическими вставками (застежки-молнии, пуговицы, ручки для инструментов) Детали из композитных материалов (основа щетины зубной щетки, крышка упаковки косметической продукции)
Промышленные детали	Шестерни и детали трансмиссии (пластиковые шестерни с заделанными в них металлическими валами) Уплотнения и детали изоляции (встроенные уплотнительные кольца, изолирующие прокладки)

Товар			Единица	ЛЗ-350/ЛЗ-350Д/ЛЗ-350-2Р				ЛЗ-450/ЛЗ-450Д/ЛЗ-450-2Р				ЛЗ-600/ЛЗ-600Д/ЛЗ-600-2Р				ЛЗ-800/ЛЗ-800Д/ЛЗ-800-2Р					ЛЗ-1000/ЛЗ-1000Д/ЛЗ-1000-2Р					ЛЗ-1200/ЛЗ-1200Д/ЛЗ-1200-2Р					ЛЗ-1600/ЛЗ-1600Д/ЛЗ-1600-2Р				ЛЗ-2000/ЛЗ-2000Д/ЛЗ-2000-2Р
Инъекционный блок	Диаметр винта		мм	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Давление впрыска		кг/см2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Теоретический объем выстрела		см³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Вес выстрела		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			унция	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Скорость впрыска		см³/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Ход винта		мм	100				120				140				150					160					180					200				240
	Скорость винта		об/мин	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Скорость впрыска		мм/s	130				130				130				130					120					120					120				120
	Температурный раздел(зона)		-	5				5				5				5					5					5					5				5
Зажим единица	Зажим force		тонны	35				45				60				80					100					120					160				200
	Сила открытия		тонны	3.8				4.3				9.2				14					17					20					20				25
	Фиксированный стол	Размер стола	мм	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Галстук-бар	мм	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Размер одного раздвижного стола		мм	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Поворотный стол	Размер стола	мм	700				800				900				1000					1100					1300					1600				1800
		Максимальный размер формы	мм	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Мин. толщина формы		мм	140				160				200				250					250					300					350				400
	Ход открытия		мм	180				200				200/250				250					250					300					350				400
	Открытие дневного света		мм	320				360				400 (фиксированный)/450 (поворотный)				500					500					600					700				800
Электрический	Сила выталкивателя		тонны	1.5				1.5				1.5				3					3					5					6				6
	Ход эжектора		мм	37 (фиксированное)		100(раздвижной,поворотный)		37 (фиксированное)		100(раздвижной,поворотный)		37		100		50			100		50			100		50		100			50		100		100
	Макс. Давление		кг/см2	140				140				140				140					140					140					140				170
	Объем масляного бака		литры	100 (фиксированный стол)/140 (раздвижной)/160 (поворотный)				120 (фиксированный стол)/160 ((раздвижной, поворотный)				165 (фиксированный стол)/260 (раздвижной)/290 (поворотный)				200 (фиксированный стол)/280 (раздвижной, поворотный)					310 (фиксированный стол)/330 (раздвижной, поворотный)					350 (фиксированный стол)/380 (раздвижной, поворотный)					480 (фиксированный стол)/560 (раздвижной, поворотный)				510(Неподвижный стол, раздвижной, поворотный)
	Объем охлаждающей воды		литры/hr	50				50				60				80					80					80					80				80
	Система двигателя		кВт	5.5				5.5				7.5				18.5					22					30					37				47
	Обогреватель		кВт	4.5				5.8				6.6				8.8					11					13					16				17
	Общая мощность		кВт	10				11.3				14.1				27.3					33					43					53				64
Другое	Вес машины		тонны	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Размер машины (ДШВ)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1В2.0Х4,7	3,2В2.2Х4,9	433,4
